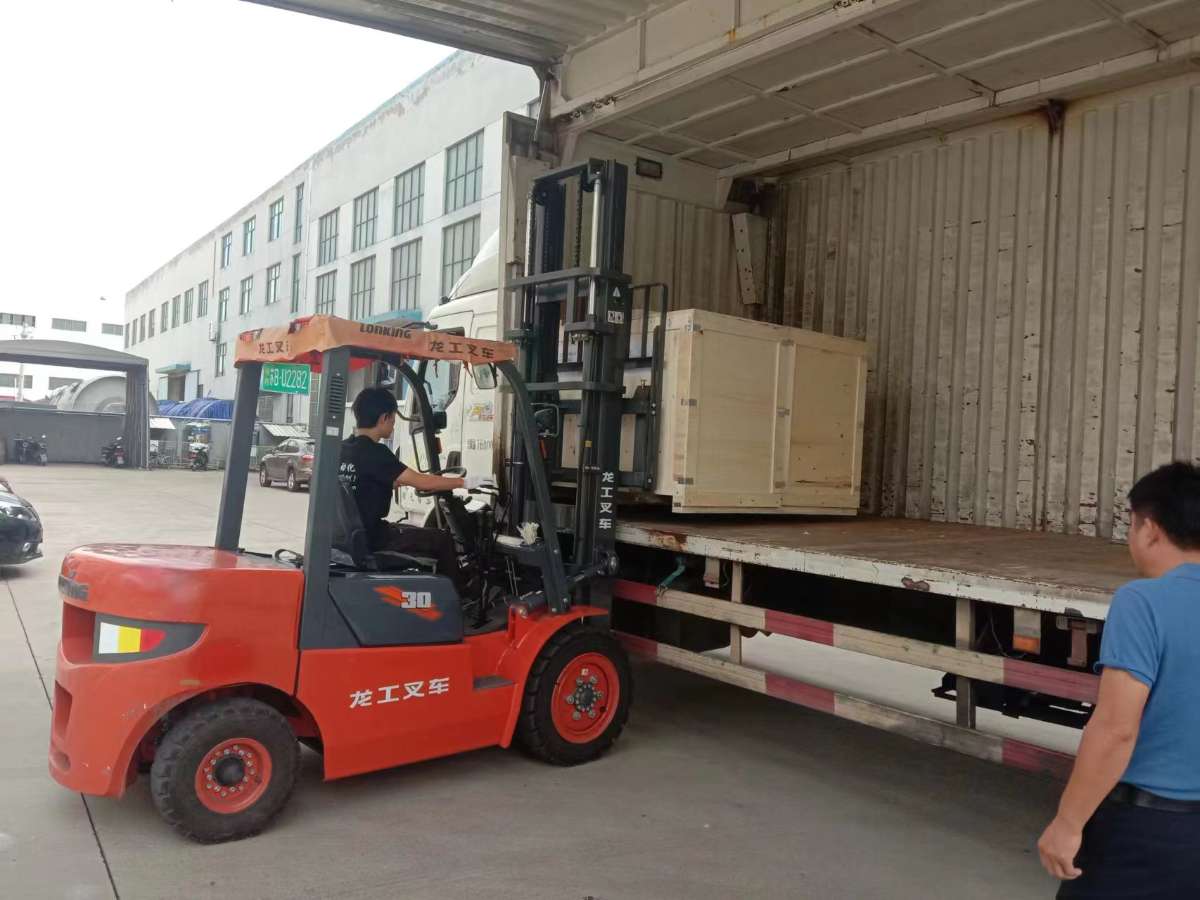

9月27日凱揚貼片貼片機發貨A8L(一臺) 上板機50P、下板機50S(各一臺)

發布日期：2022/09/27

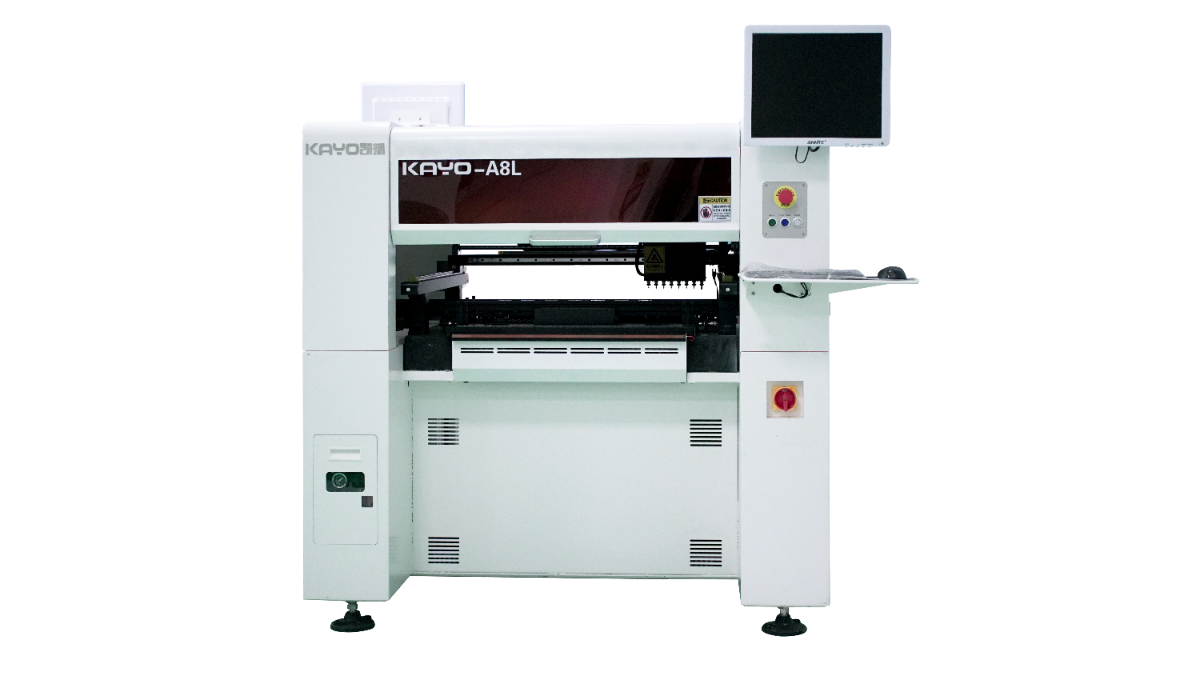

型號：KAYO-A8L

喂料器數量	70個（前38后32）	電路板面積	650×380mm
托盤數量	支持12組	XY移動范圍	750×670mm
貼裝頭數量	八頭（無需換吸嘴）	Z軸移動范圍	20mm
定位精度	0.01mm	產品重量	800KG
平均功率	750w	外形尺寸	150012801410mm
電源	220V,50Hz	導軌調整模式	手動+自動
吸嘴緩沖范圍	5mm	開蓋報警	降速或者停機
驅動電機	日本松下伺服電機	貼片速度	18000Pcs/小時
壓縮空氣	0.5-0.6Mpa	運動驅動系統	松下高速DSP驅動
XYZ驅動導軌	HIWIN高精密重載直線導軌	XY運行模式	智能曲線加減速直線聯動
帶式喂料器	8、12、16、24、32mm 飛達、振動飛達
最大貼片速度	15000Pcs/小時（開視覺）
平均貼片速度	12000Pcs/小時（開視覺）
XY傳動方式	進口HIWIN高精度滾珠絲桿+進口HIWIN重載直線導軌
吸嘴真空源	含有真空破壞的高速通斷真空發生器
操作系統	基于Windows操作系統的，凱揚科技公司自主研發的全自動貼片機操作系統
元件角度	0-360°任意角度，運動中同步旋轉
進板方式	三段式進板從左到右自動接駁（進板待板，出板待板）自動PCB傳送定位
視覺顯示器	1個工業控制顯示器比例4:3分辨率：1024×768
編程方式	點對點教習編程，視覺編程，PCB文件坐標導入等
識別相機數量	一部Mark識別相機，四部同步高速識別相機，一部500萬像素程序自動優化貼裝完成繼續生產無需等待復位
貼裝優化	程序自動優化貼裝完成繼續生產無需等待復位
自動化聯線	可自動接駁前后端帶信號設備
快捷按鈕	脫機 復位自動運行清除報警
適用貼裝范圍	適配0201、0402、0603、0805、1206、LED燈珠、二極管、SOT、45*45mm范圍內引腳間距大于0.3mm的QFP、BGA等

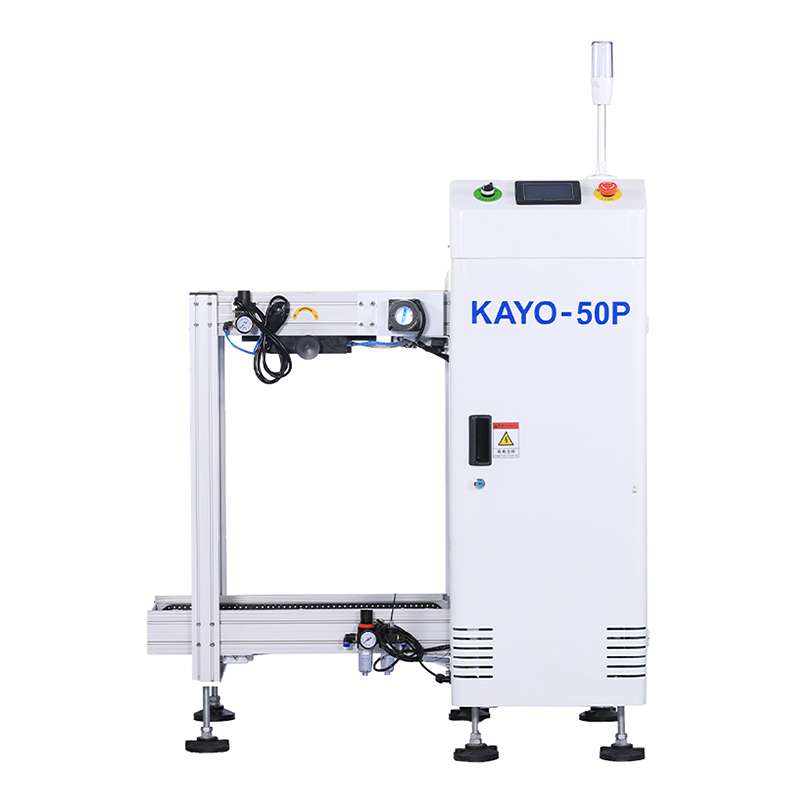

上板機型號：KAYO-50P

供給電壓	220V 50/60Hz
供給氣壓	5kgf/cm2
PCB尺寸	350×320×563
PCB運輸方向	L-R/R-L可選
料架規格	355×320×563
料架升降步距	10,20，30,40
傳送高度	900±20(mm）
主電機功率	295W
外形尺寸	1300×740×1170（mm）
重量	200KG
控制面板	1、觸摸屏 2、按鈕
接口	適用于任何SMT自動化設備

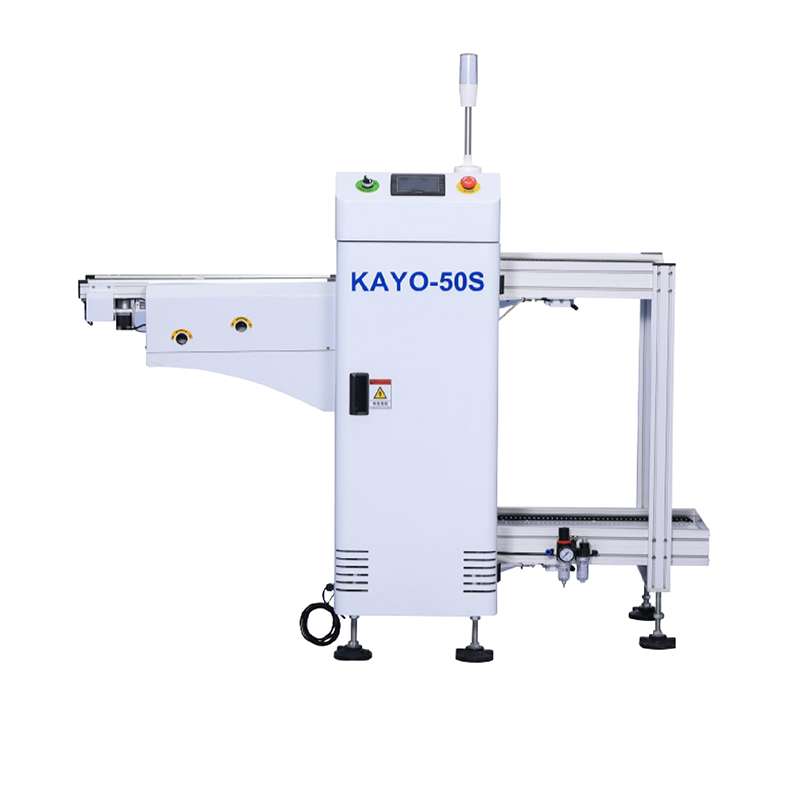

下板機型號：KAYO-50S

PCB尺寸	350×50~220mm
運輸高度	900±200mm
運輸方向	L-R/R-L 可選
料架升降步距	10~50（mm）任意選擇
適用料框規格	320×355×567mm
電源	220V 50/60Hz
電力消耗	160W
氣源	4-7kg/cm3
重量	MAX230KG
外形尺寸	1500×790×1250（mm）
